Bien TAHIS, lograste ver que hay una rampa sobre un prisma, pero fijate en la Proyección Ortogonal cuales son las medidas del prisma... ¿Es igual a la de tu representación tridimensional?
Cristian, te has aproximado a la solución, has visto que se trata de un prisma y un cubo, has respetao sus medidas. Muy bien. Pero... mirándo la vista superior en la Proyección Ortogonal, el Cubo ¿Está a la izquierda o a la derecha del prisma?
Valentina: fijate cuanto mide el largo de la base de la pirámide. Mide 4 unidades o 3? El plano horizontal te puede dar la respuesta que buscas.
Yesica, tu tienes un agrupamiento con superposición (Un volúmen sobre otro), el volúmen que se encuentra sobre el prisma es un cubo, debido a que todas sus caras son cuadradas. Fíjate que en la representación tridimensional el cubo no se encuentra bien representado.
Prueba semestral

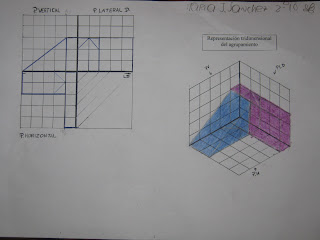

En una hoja te presento tres planos de una Proyección Ortogonal en la que te propongo que por medio de esta cuadrícula representes el agrupamiento.
A tu derecha de la hoja encontrarás una cuadrícula que te ayudará en la representación tridimensional de tu agrupamiento. Observarás el Plano horizontal en donde ubicarás la planta del agrupamiento.
Te propongo que realices la representación tridimensional de dicho agrupamiento, en la cuadrícula manteniendo las medidas. Te doy una pista, debes comenzar por la base y luego asignarle las alturas. Como lo hace un arquitecto con una casa, primero el piso, luego las paredes y por último el techo.
En una hoja te presento tres planos de una Proyección Ortogonal en la que te propongo que por medio de esta cuadrícula representes el agrupamiento.
A tu derecha de la hoja encontrarás una cuadrícula que te ayudará en la representación tridimensional de tu agrupamiento. Observarás el Plano horizontal en donde ubicarás la planta del agrupamiento.
Te propongo que realices la representación tridimensional de dicho agrupamiento, en la cuadrícula manteniendo las medidas. Te doy una pista, debes comenzar por la base y luego asignarle las alturas. Como lo hace un arquitecto con una casa, primero el piso, luego las paredes y por último el techo.
